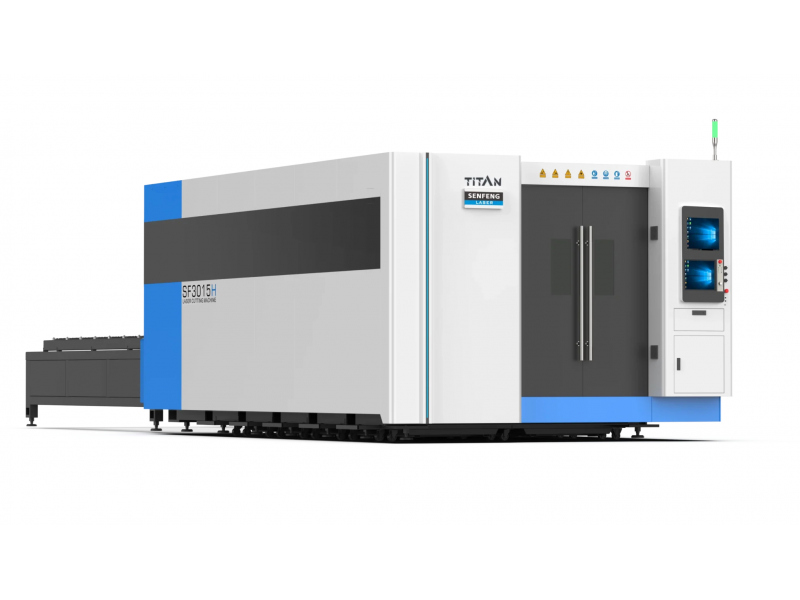

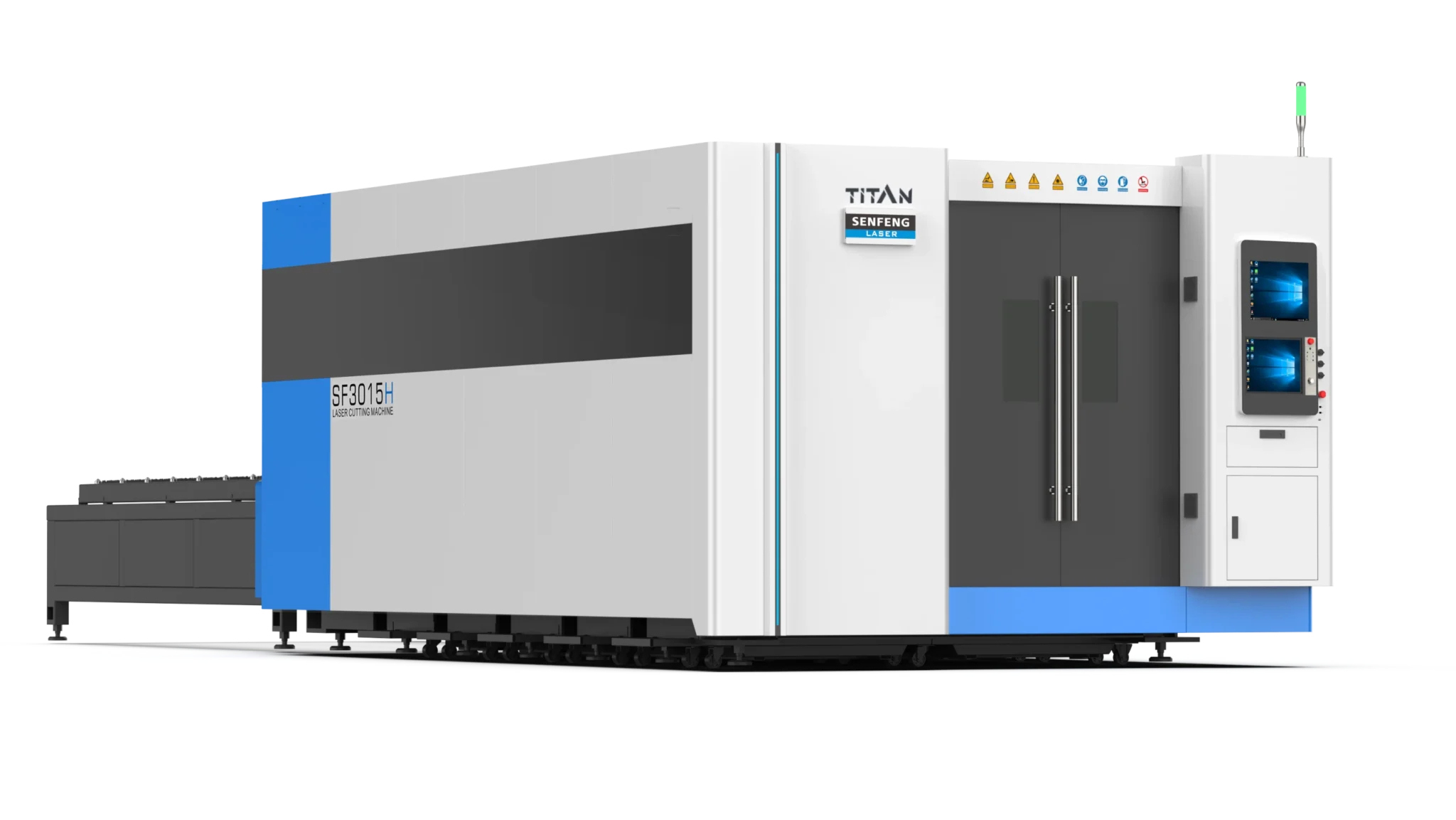

Vysokovýkonná vláknová laserová rezačka 4. generácie SF3015H je špeciálne navrhnutá pre operácie vyžadujúce vysoký výkon v rozsahu od 6 kW do 30 kW. Je vybavený úplným ochranným krytom, ktorý je navrhnutý tak, aby chránil pracovníkov pred laserovým žiarením a minimalizoval znečistenie životného prostredia. Tento stroj je tiež vybavený automaticky vymeniteľnými kyvadlovými plošinami, ktoré zvyšujú prevádzkovú efektivitu znížením času potrebného na nakladanie materiálov. Výmenná platforma je mimoriadne efektívna a proces výmeny dokončí len za 20 sekúnd.
|
Špecifikácia |
Položka |
|
Model |
SF3015H Gen 4 vysoký výkon |
|
Výkon lasera (kW) |
6kW | 8kW | 12kW | 15kW | 20kW | 30kW |
|
Pracovisko (mm) |
3050*1530 | 4050*2030 | 6050*2030 | 6050*2530 | 8050*2530 | 12100*2530 |
|
Presnosť polohovania osi X/Y(mm) |
±0.05mm |
|
Presnosť opakovaného polohovania osi X/Y(mm) |
±0.02 |
|
Max Rýchlosť |
130 m/min |
|
Max Zrýchlenie |
1G |
|
Bezpečnostný kryt |
Zahrnuté |
|
Výmenný stôl |
Zahrnuté |

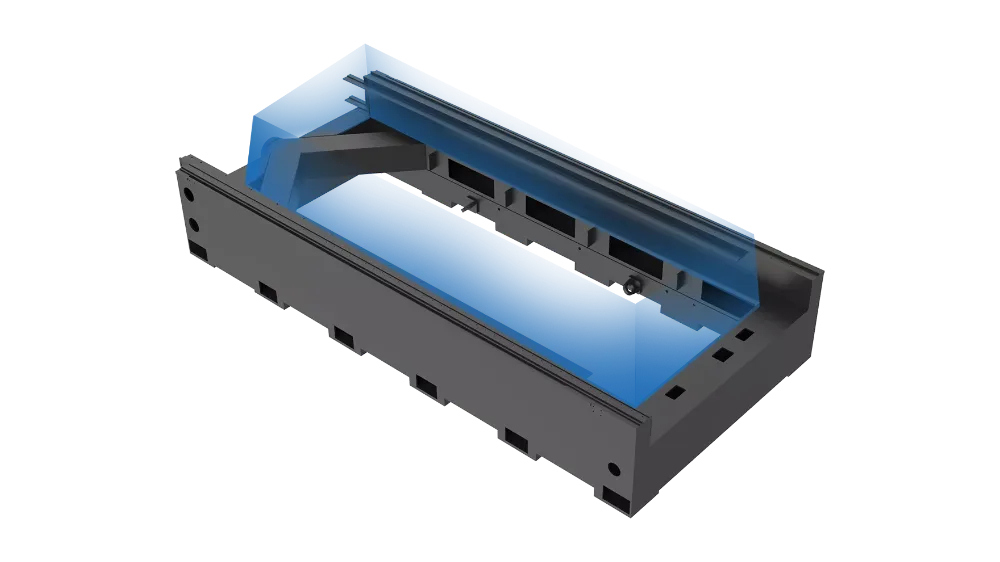

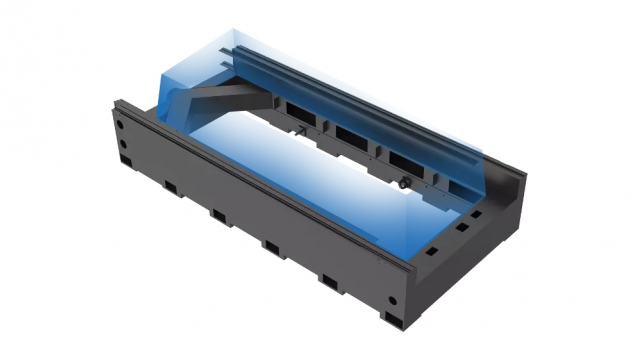

Vysoké zaťaženie - Tepelne izolovaný stôl 3015H Konštrukcia .
Tepelne izolovaný dutý stôl pre vysoké zaťaženie tohto zariadenia je vyrobený z vysoko kvalitných oceľových plechov a rúr. Po procese zvárania sa stôl podrobuje žíhaniu na uvoľnenie napätia a sekundárnemu starnutiu. Presné opracovanie pomocou ultra veľkej portálovej frézy zaručuje, že lôžko má dostatočnú štrukturálnu stabilitu a odolnosť proti nárazom.
Tento precízny proces zabezpečuje, že lôžko zostane bez deformácií aj po dlhšom používaní, čím sa výrazne zvyšuje životnosť a spoľahlivosť zariadenia.
Medzi kľúčové vlastnosti patrí:
Tepelne izolovaný dutý strojový stôl navrhnutý tak, aby udržal stálosť teploty a zlepšil výkon.
Dvojité výmenné plošiny vybavené funkciou korekcie odchýlok, ktorá zaisťuje presnosť v ťažkých prevádzkach.
Hliníkový nosník leteckej kvality, ktorý ponúka vynikajúcu pevnosť a ľahké vlastnosti pre lepšiu dynamiku stroja.

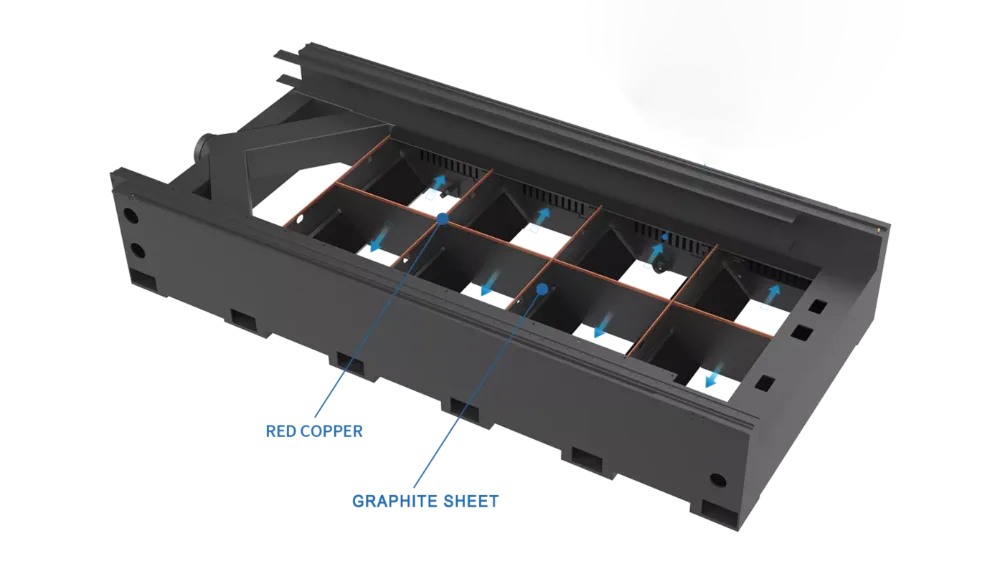

Systémy s výkonom 8 kW a vyššie majú grafitovú a medenú ochranu na stole, aby si poradili so zdrojmi s vyšším menovitým výkonom.
3015HM - Konštrukcia stola - Heavy Duty System

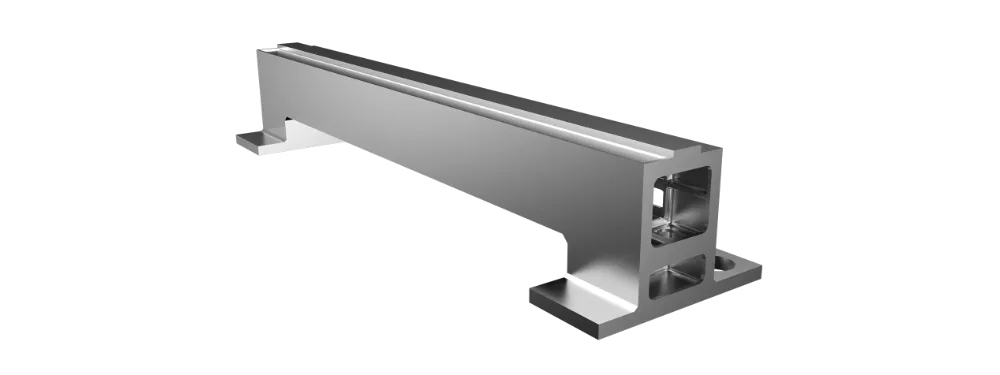

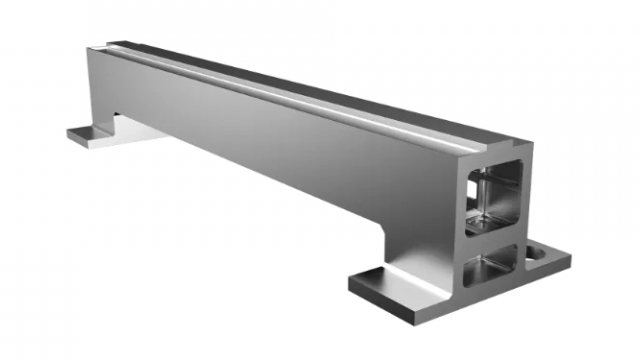

Hliníkové nosníky leteckej kvality. 3015H portálový systém.
Lúče našich vysokovýkonných a ultravýkonných vláknových laserov sú vyrobené z vysokopevnostnej hliníkovej zliatiny leteckej kvality, ktorá ponúka výhody nízkej hmotnosti a nízkej zotrvačnosti. Táto voľba dizajnu prispieva k rýchlejšiemu a efektívnejšiemu pohybu. Začlenenie vstavanej trojuholníkovej zosilnenej konštrukcie do nosníkov zvyšuje ich tuhosť a zaisťuje vynikajúcu odolnosť proti nárazom.
Pre zabezpečenie najvyššej kvality prechádzajú nosníky dvojstupňovým procesom obrábania. Spočiatku sa hrubé obrábanie vykonáva po žíhaní, aby sa eliminovalo vnútorné napätie. Nasleduje jemné opracovanie po spracovaní sekundárnym vibračným starnutím, ktoré ďalej zlepšuje celkovú pevnosť a stabilitu nosníkov a zabezpečuje, že spĺňajú prísne požiadavky ich zamýšľaných aplikácií.
